밸런싱(Balancing)
회전체를 제작한 후, 중심축을 기준으로 질량이 고르게 분포하지 않으면 특정 부분에 질량 불균형이 발생합니다.
이 상태로 회전하게 되면 원심력으로 인해 진동이 발생하며, 이는 회전체의 성능과 수명에 악영향을 줍니다.
NS는 이러한 질량 불균형을 정해진 기준에 맞춰 조정하는 ‘정밀 밸런싱 작업’을 전문적으로 수행하고 있습니다.
목적
밸런싱은 모든 회전체 제조 공정에서 필수적인 요소입니다.
불균형이 지속되면 진동으로 인해 제품이 마모되거나 파손될 수 있으며, 장기적으로는 제품의 수명을 단축시킵니다.
또한 소음 발생으로 작업자의 피로도가 증가하고, 이는 전반적인 생산성과 품질 저하로 이어질 수 있습니다.
밸런싱을 통해 적은 시간과 비용으로 제품의 품질과 신뢰도를 높일 수 있습니다.
규격 및 등급
밸런싱 작업은 단순한 균형 조정이 아닌, 회전체가 실제 사용 환경에서 안정적으로 작동할 수 있도록 국제적으로 표준화된 기준에 따라 수행되어야 합니다.
이를 위해 다음 요소들을 종합적으로 고려해야 합니다.
- 회전체의 종류
- 형상과 구조적 특성
- 회전수(RPM)
- 중량 및 크기
- 설치 위치와 사용 환경
- 제품의 사용 목적
밸런싱 등급
| 등급(G) | 적용 예시 | 설명 |
|---|---|---|
| G 4000 | 매우 저속의 회전체 (예: 대형 선반용 드럼) | 큰 불균형 허용 |
| G 160 | 일반 산업용 송풍기, 펌프 등 | 표준 산업용 회전체 |
| G 6.3 | 고속 전동기, 터빈, 기계축 등 | 일반적인 정밀기계 수준 |
| G 2.5 | 고속 연삭기, 정밀 모터 등 | 고정밀 회전체 |
| G 1.0 이하 | 항공기 부품, 정밀 측정장비 등 | 초정밀 회전체, 소수 불균형만 허용 |
- G등급 수치가 낮을수록 높은 정밀도를 요구하며, 당사는 고객의 요구 사양에 따라 G 6.3 ~ G 1.0 이하의 고정밀 발란싱 서비스를 제공합니다.
적용 규격
NS는 다음과 같은 국제 및 국내 표준 규격에 기반하여 밸런싱 작업을 수행합니다.
- ISO 21940 시리즈– 회전체의 기계적 진동 및 균형 품질 기준
- KS B 21940– ISO 21940의 국내 표준화 버전
- 기타 고객 요구 사항에 따른 맞춤형 기준 적용 가능
보유 장비 현황

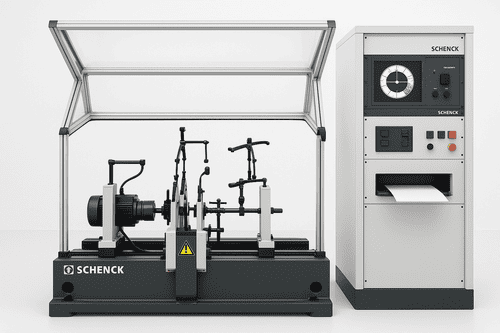

HM2BU-L
장비 일반
- 모델명: HM2BU-L
- 제조원: SCHENCK
장비 사양
- 로터 최대 무게 범위: ~50kg
- 로터 최대 축간 길이: 1330mm
- 로터 최소 축간 길이: 50mm
- 로터 최대 지름: Ø740mm
- 밸런싱 정밀도: 0.1g∙mm

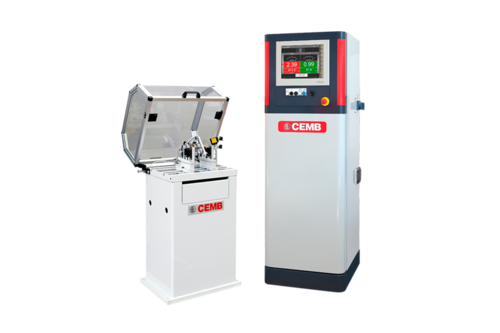

ZB 5_B10
장비 일반
- 모델명: ZB 5 TC/GV
- 제조원: CEMB – HOFMANN
장비 사양
- 로터 무게 범위: 0.05 ~ 10kg
- 로터 최대 축간 길이: 420mm
- 로터 최소 축간 길이: 10mm
- 로터 최대 지름: Ø260mm
- 밸런싱 정밀도: 0.08g∙mm
