ACM / ECS (Air Cycle Machine / Environmental Control System)

ACM(Air Cycle Machine)은 항공기 공기의 냉각, 압축, 순환을 담당하는 장치로 쾌적한 조종실과 객실 환경을 유지하는데 필수적인 장치입니다. NS는 항공기용 고성능 ACM 을 자체 기술로 설계·제작하고 있습니다.

제품 특징

  • 고효율 압축기 및 터빈과 최적화된 열교환기 설계를 통해 공기 냉각 효율 극대화
  • 항공기의 연료 효율 향상을 위한 컴팩트하고 경량화된 구조
  • 극한의 고도 및 온도 변화 환경에서도 안정적인 작동 성능 확보
  • 고객 요구에 따른 다양한 사양 및 플랫폼에 대응 가능

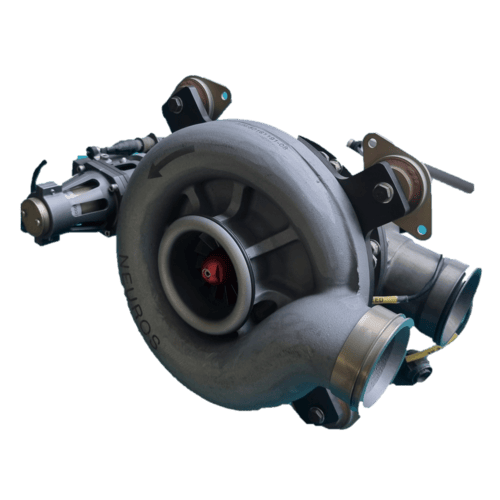

F-16 POD ACM

ItemSpecification
Compression Ratio1.4–
Expansion Ratio2.0–
Rotational Speed40,000 ~ 60,000RPM
Dimensions250 X 230(D x L, mm)

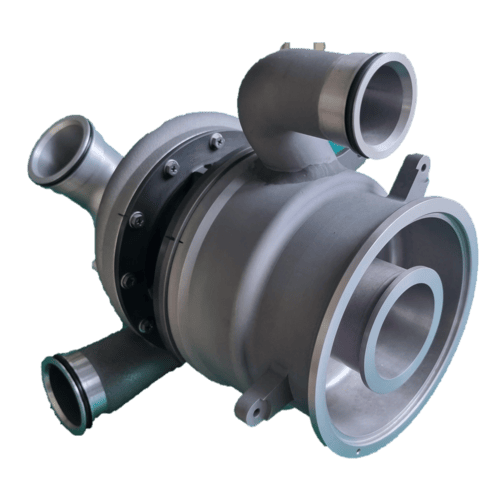

T-50 ACM

ItemSpecification
Compression Ratio1.5–
Expansion Ratio6.5–
Rotational Speed70,000 ~ 80,000RPM
Dimensions228 X 400(D x L, mm)

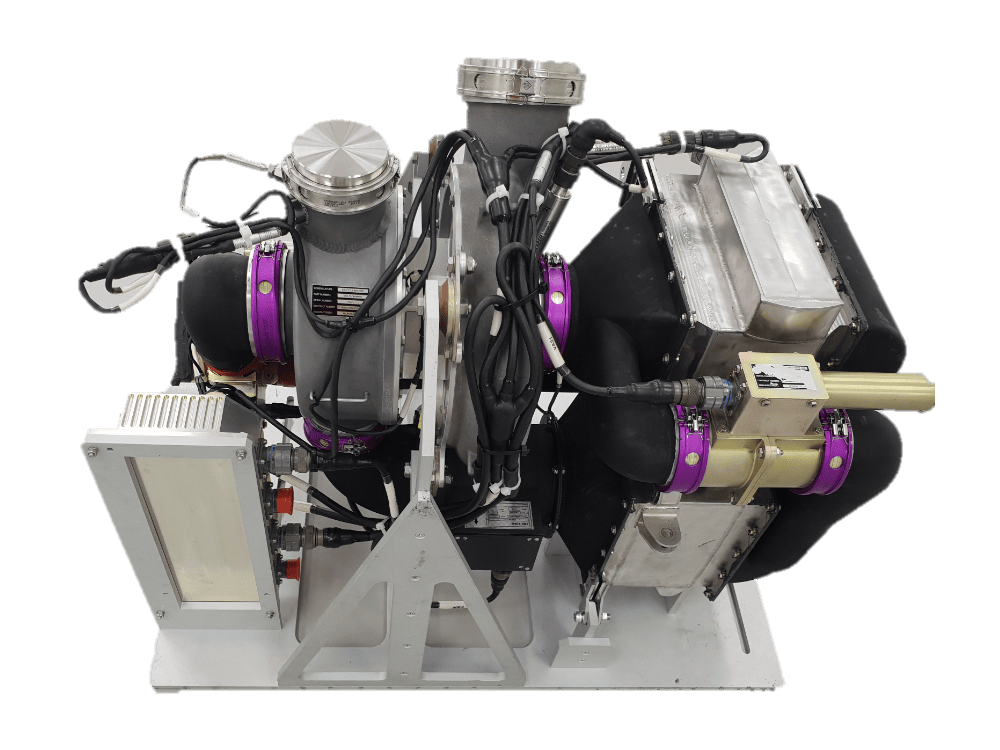

F-16 POD ECS

ItemSpecification
Compression Ratio1.4–
Expansion Ratio2.0–
Cooling Capacity5kW
Rotational Speed40,000 ~ 60,000RPM
Dimensions1000 X 600 X 600(LxWxH, mm)

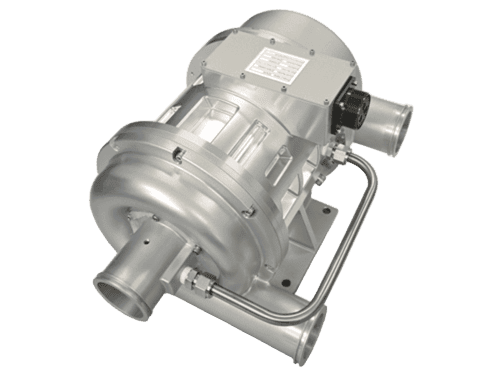

Ground Based ACM

ItemSpecification
Rated Power25.4kW
Rated Flowrate250g/s
Discharge Pressure150kPa(abs)
Power Supply380 ~ 480VDC
Dimensions473 X 305 X 250(LxWxH, mm)

주요 이력

  • F-16 항공기 외장형 POD용 ACM 공군 납품
  • T-50 항공기 내장형 ACM 개발
  • F-16 항공기 외장형 POD용 ECS 해외 납품
  • Ground Based ACM 해외 납품

난방 환기 장치

NS의 항공기용 난방 환기 장치는 외부 공기를 기내로 유입시키는 송풍 장치와, 공기의 이동 방향을 제어하는 밸브 장치가 있으며, 공기의 유량과 흐름을 제어하는 기능을 합니다.

제품 특징

  • 환기(Ventilation), 난방(Heating), 윈드 쉴드의 김서림제거(Demisting)기능 제공
  • 최적화된 축류형 임펠러와 2단계 속도 제어 기능을 통해 필요 유량 공급
  • 전기식 밸브 제어를 통해 플랩을 목표 위치로 정밀하게 이동

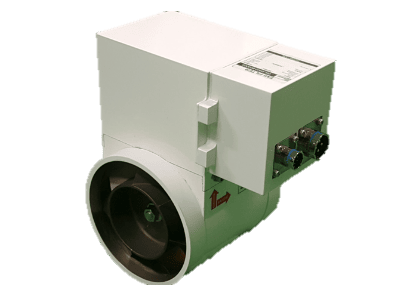

송풍기

ItemSpecification
Rated Power0.896W
Rated Flowrate200LPM
Discharge Pressure1,870Pa(g)
Rotational SpeedHigh – 15,100
Low –  9,600		rpm

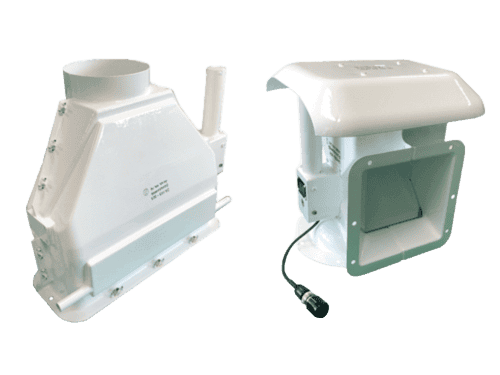

플래퍼밸브

ItemSpecification
Control MethodElectric control–
Operating Voltage28VDC
Power Consumption10W
Operating Modes2 Stage–

주요 이력

  • 2016년 ~ 2022년 LAH/LCH 체계개발 완료 및 납품
  • 2022년 ~ 2024년 LAH 최초 양산 납품
  • 2024년 ~ 현재 LAH 2차 양산 납품 진행 중
